一、PROFIBUS現場總線

1、技術概述

1987年德國聯邦教育與科技部發起一個“現場總線”的合作研究項目，用于代替上業過程控制中廣泛應用的模擬4-20mA接口。13家公司和5家研究所聯合開發了基于ISO/OSI參考模型的稱為PROFIBUS的現場總線。

PROFIBUS名稱來自“Process Field Bus”（即，過程現場總線）的縮寫經過多年的發展，根據不同的應用特點，PROFIBUS逐漸形成了覆蓋整個上廠網絡架構的現場總線體系，目前包括3種控制網絡協議規范：PROFIBUS-DP.，PROFIBUS-PA，PROFlnet。

2、基于PROFIBUS技術的系列產品介紹

上海自動化儀表有限公司基于PROFIBUS技術的產品主要包括：基于PROFIBUS技術的SU-PAMAX控制系統、PROFIBUS DP協議產品、PROFIBUS PA協議智能儀表及網絡附件等。

1) PROFIBUS DP協議系列產品

★支持PROFIBUS協議的SUPMAX800分散控制系統

★PROFIBUS DP土站（包括C1和C2）及網絡組態軟件

★PROFIBUS DP協議IDM系列智能電動執行機構

★PROFIBUS DP協議Al/MI系列智能電動執行機構

★PROFIBUS DP冗余協議IDM/AI/MI系列電動執行機構

★PROFIBUS DP協議遠程I/O單元

2) PROFIBUS PA協議系列智能儀表

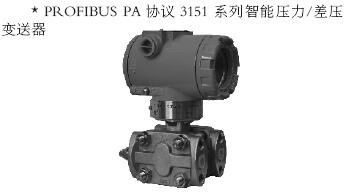

★PROFIBUS PA協議3151系列智能壓力/差壓變送器

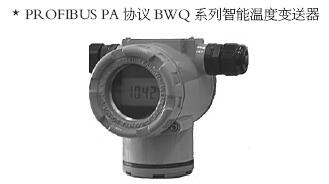

★PROFIBUS PA協議BWQ系列智能溫度變送器

★PROFIBUS PA協議UTD3010系列智能液位變送器

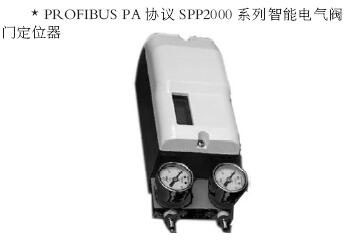

★PROFIBUS PA協議SPP2000系列智能電氣閥門定位器

3) PROFIBUS設備描述：提供GSD、EDD和設備DTM

4) PROFIBUS網絡附件產品

★PROFIBUS DP/PA耦合器

★PA現場總線分線器（包括2分支，4分支和8分支）

5)基于PROFIB US技術的SUPMAX800控制系統

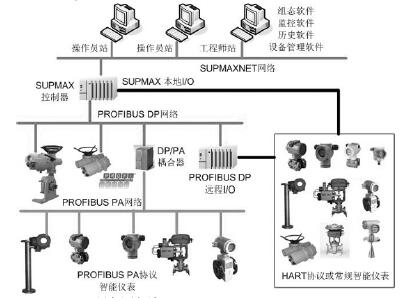

上海自動化儀表有限公司基于PROFIBUS現場總線技術的SUPMAX800控制系統的體系結構如下所示。

二、FF現場總線

1、技術概述

FF現場總線（Foundation Fieldbus，即基金會現場總線）的前身是ISP協議和WorldFIP協議，1994年制定這兩利-協議的兩大陣營合并成立了現場總線基金會，致力于開發困際上統一的現場總線協議，并于1997年制定并發布了FF協議。在現場總線困際標準化的進程中，雖然FF協議未能成為統一的現場總線困際標準，但FF現場總線仍然是得到廣泛支持和具有良好發展前景的技術之一。

2、基于FF技術的系列產品介紹

上海白動化儀表有限公司基于FF技術的產品土要包括：基于FF技術的SUPMAX800控制系統、FF H1協議系列智能儀表及網絡附件等。

1) FF協議系列智能儀表

★FF H1協議3151系列智能壓力/差壓變送器

★FF H1協議BWQ系列智能溫度變送器

★FF H1協議UTD3010系列智能液位變送器

★FF H1協議SPF2000系列智能電氣閥門定位器

2) FF設備描述：提供EDD和設備DTM

3) FF網絡附件產品

★FF現場總線分線器（包括2分支，4分支和8分支）

4)基于FF技術的SUPMAX800控制系統

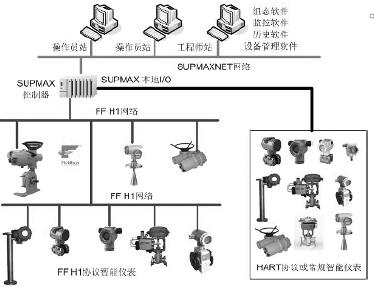

上海自動化儀表有限公司基于FF現場總線技術的SUPMAX800控制系統的體系結構如下所示。

三、EPA現場總線

1、技術概述

EPA(Ethernet for Plant Automation)是用于工業測量與控制系統的實時工業以太網標準，是在國家科技部“863”計劃的支持下，由浙江大學等單位牽頭聯合制定的完全具有白土知識產權的現場總線國際標準，上海自動化儀表股份有限公司是EPA標準起草工作組的主要成員之一。

2、基于EPA技術的系列產品介紹

上海白動化儀表有限公司基于EPA技術的產品土要包括：基于EPA技術的SUPMAX800控制系統、EPA協議系列智能儀表及EPA工業以太網交換機等。

1) EPA協議系列智能儀表

★支持EPA協議現場總線的SUPMAX800分散控制系統

★EPA協議3151系列智能壓力/差壓變送器

★EPA協議BWQ系列智能溫度變送器

★EPA協議UTD3010系列智能液位變送器

★EPA協議SPE2000系列智能電氣閥門定位器

★EPA協議IDM/AI/MI系列智能電動執行機構

2) EPA設備描述：提供XDDL和設備DTM

3) EPA網絡附件產品

★EPA工業以太網交換機（支持總線供電功能）

4)基于EPA技術的SUPMAX800控制系統

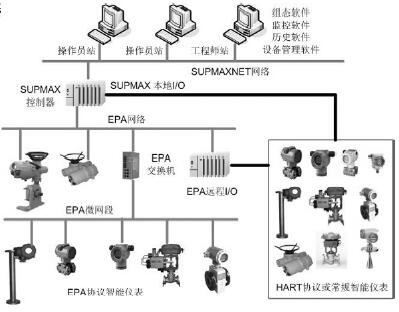

上海自動化儀表有限公司基于EPA現場總線技術的SUPMAX800控制系統的體系結構如下所示：

四、HART現場總線

1、技術概述

HART現場總線（Highway Addressable Remote Transducer，即可尋址遠程傳感器高速通道），于1986年由羅斯蒙特公司首先提出并開發，1989年羅斯蒙特公司開放HART協議，得到了世界上八十多家著名儀表公司的支持，1990年成立HART用戶組織，并于1993年改為HART通信基金會。

HART通信技術由于其完全兼容4～20mA模擬技術的特點，雖然是模擬技術向全數寧技術轉變過程中的過渡性產品，仍然成為世界上市場占有率最高的現場總線技術，成為事實上的工業標準，并于2008年前后納入現場總線困際標準IEC61158。

2、基于HART技術的系列產品介紹

上海自動化儀表有限公司基于FF技術的產品主要包括：HART協議智能儀表、HART協議手操器及設備管理軟件等。

1) HART協議系列產品

★支持HART協議的SUPMAX800分散控制系統

★HART協議IDM系列智能電動執行機構

★HART協議Al/MI系列智能電動執行機構

★HART協議3151系列智能壓力／差壓變送器

★HART協議BWQ系列智能溫度變送器

★HART協議UTD3010系列智能液位變送器

★HART協議SPH2000系列智能電氣閥門定位器

2)HART設備秒速：提供ADDL、EDDL和設備DTM

3) HART協議手操器

★HPC-200型HART手操器（支持公司自主開發的ADDL規范）

★HPC-300型HART手操器（支持HART基金會的EDDL規范）
