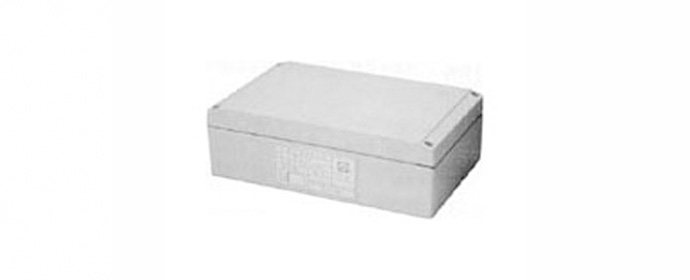

GF－3稱量放大器
產品簡介
GF-3是我廠最近推出新的產品，該產品是采用先進的高精度，低漂移模擬器件研究的新一代轉換放大器。該產品適用于機械量的測量，例如：力，重量，壓力，應變等。通過對在板上的短路插頭和電位器的調整，精度可達到0.1%。該產品有如下特點：
· 鋁合金外殼、美觀、堅固
· 測量準確，性能穩定可靠
· 使用和維護方便
· 配有3位顯示功能，可顯示現場數據（用戶可以根據實際的需求在訂貨時注明）
· 同時兼有電流輸出及電壓輸出功能
· 具有優良的防潮、防塵及防腐特性，防護等級為IP65。
如上所述。GF-3用途非常廣泛，它即可單獨使用，也可配以適當?shù)慕涌谂c計算機相連接，可組成自動稱量系統。該產品可應用于建筑，治金，化工，科研等行業。由于該儀表具有良好的防護特性，所以也適用于野外及惡劣的環境條件下使用。
技術參數
量程范圍：5～20MV DC
線性誤差：≤±0.05%F.S（電壓輸出）
≤±0.1%F.S（電流輸出）
輸出特性：電壓輸出（0～10V），最大輸出電流≤4mA
電流輸出（4～20mA），分辨率0.01mA
恒流負載：50～500Ω
恒流誤差：≤±0.01%F.S
穩定性：零點變化≤0.1%.F.S/2h（電壓輸出）
＜±0.5%F.S/2h（電流輸出）
量程變化≤0.1%F.S/2h（電壓輸出）
＜±0.5%F.S/2h（電流輸出）
溫度變化：對零點影響≤0.02%F.S/℃（電壓輸出）
對量程影響≤0.02%F.S/℃（電壓輸出）
對零點影響≤0.02%F.S/℃（電流輸出）
對量程影響≤0.02%F.S/℃（電流輸出）
供橋電壓：10VDC
工作環境：溫度0～＋40℃ 相對濕度30%～85%
電 源：220V 50HZ
外型尺寸：70×220×140（mm）
安裝定位尺寸：204.5×102.5（mm）
重 量：約2kg
工作原理
當荷重傳感器加上橋壓并受載以后，其輸出的毫伏直流信號通過屏蔽電纜輸入到主放大器。本級電路由于共模仰制能力很強，因此具有良好的抗干擾能力。當傳感器的型號或靈敏度不同時，可以根據需要進行適當?shù)恼{(diào)節，以達到所需的輸出
連接與校準
1. 按給出的連接說明，裝換放大器的輸入端接傳感器，輸出端接指示儀表，當選用轉換放大器電壓表，選用電流輸出功能時，建議外接500歐姆的精密電阻。
2. 將220V交流電源接入轉換放大器并妥善接地
將萬用表置于直流0~20伏檔，測量“橋壓，信好線”的四根導線：測有直
